Développement d’une interface graphique et de ses solveurs pour l’établissement de bilans thermiques statiques et dynamiques
Année de réalisation d’étude : 01/08/2021 au 15/01/2023
Enjeux
Développement d’un outil qui permet de réduire le temps de réalisation de bilans thermiques pour :
- Des bâtiments comprenant un grand nombre de locaux
- Différentes configurations
De plus, l’automatisation des étapes permet d’éviter des erreurs pouvant être faites par les utilisateurs.
MÉTHODOLOGIE ET PRINCIPALES RÉALISATIONS
Phimeca a développé avec Naval Group un outil métier permettant d’établir les bilans thermiques statiques et dynamiques pour les navires.
Cet outil dispose d’une interface graphique (IHM) et de 2 solveurs l’un dédié aux bilans statiques et l’autre aux bilans dynamiques. L’IHM permet la mise en données (définition des types de parois, des environnements, des unités de conditionnement d’air, …) Qui sera utilisée par les solveurs. Les solveurs établissent alors à l’aide des données d’entrées, les températures et hygrométries des locaux s’ils sont calculés, leurs puissances de conditionnement sinon.
L’IHM est constituée de pages permettant :
- La mise en données
- La validation des données au moyen d’un Flowchart et d’un code couleur
- La gestion des cas de calculs au moyen d’un tableau de choix
- Le post-traitement des résultats du bilan thermique (ici dynamique)

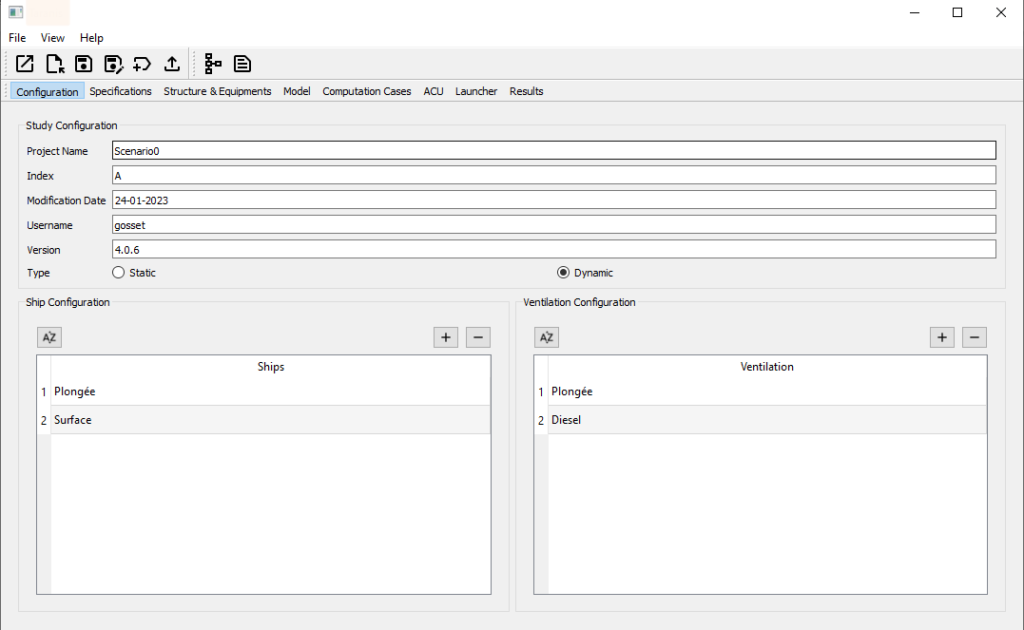

Figure 1 : Mise en données

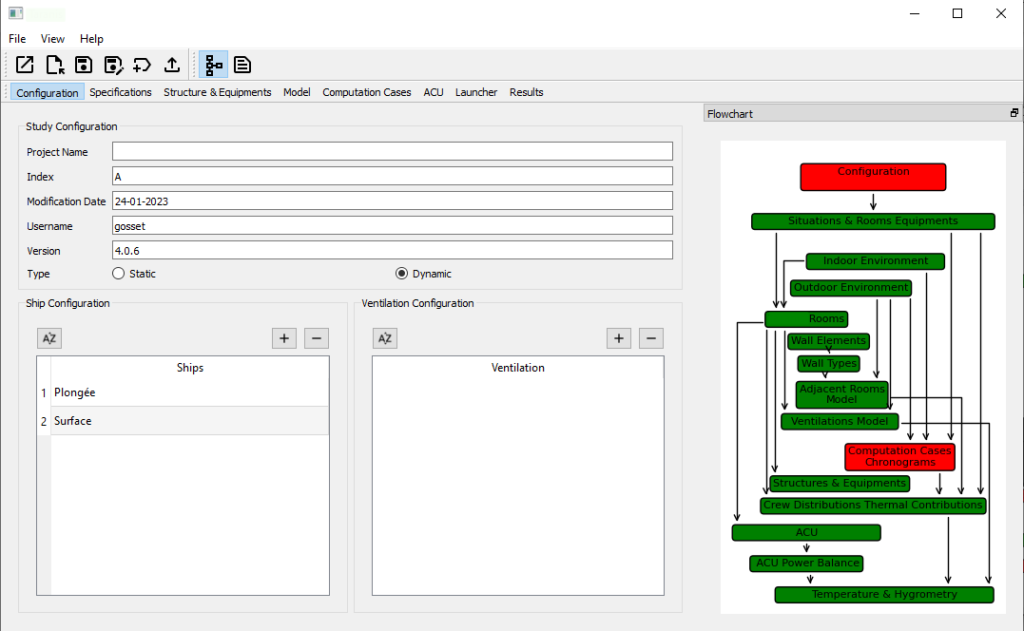

Figure 2 : Validation des données au moyen d’un Flowchart et d’un code couleur

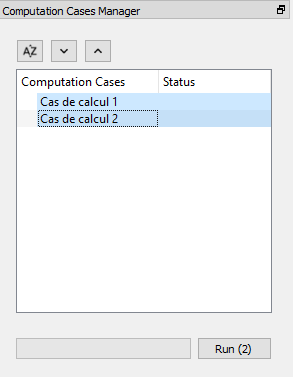

Figure 3 : Gestion des cas de calculs au moyen d’un tableau de choix

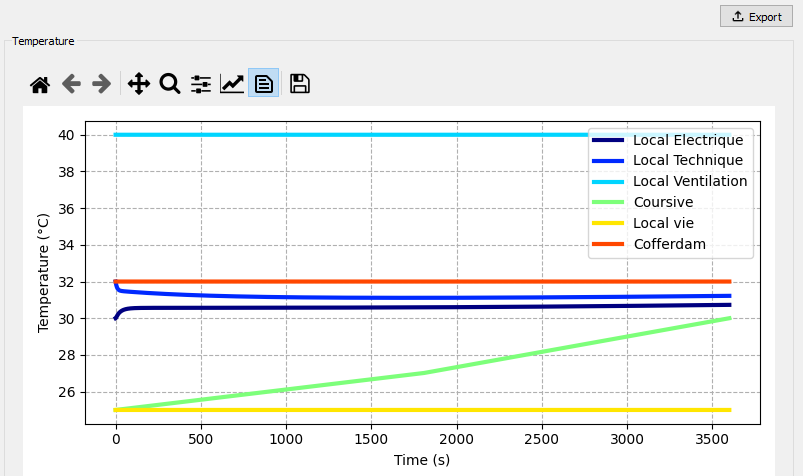

Figure 4 : Post-traitement des résultats du bilan thermique
