Tenue mécanique de plateforme dans le secteur nucléaire

Objectifs

Participer

à la phase de conception des plateformes en réalisant des calculs préliminaires pour orienter le design.

Valider

la tenue mécanique de différentes plateformes en aluminium ou en acier inoxydable pour lancer la phase de réalisation.

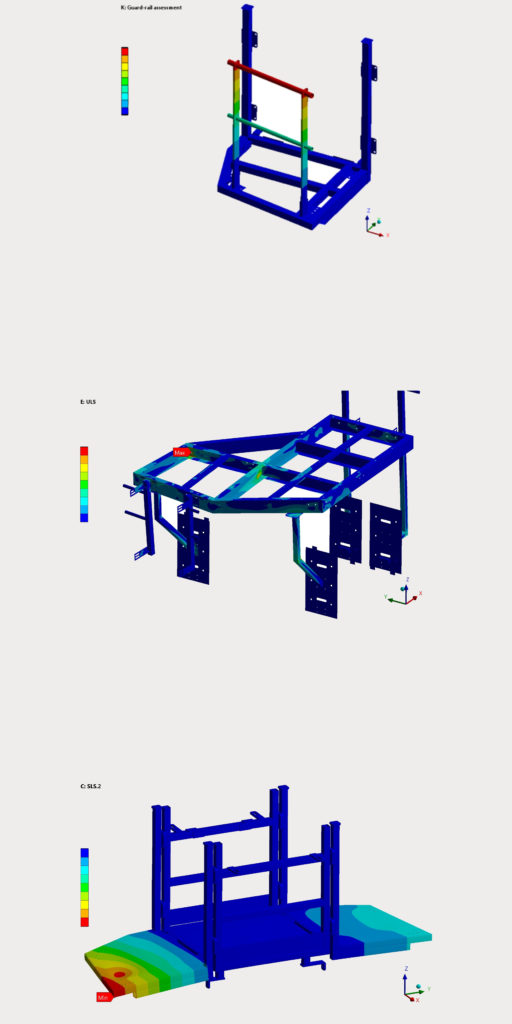

Construction de modèles Eléments Finis (simplification géométrie, modélisation par éléments poutre ou coque, maillage, application de conditions aux limites) à partir des géométries initiales fournies par le client ;
Validation de la tenue mécanique des plateformes en utilisant les normes européennes EN1993 (Eurocode 3, structures en acier), EN1999 (Eurocode 9, structures en aluminium) et EN14122 (Sécurité des machines — Moyens d’accès permanents aux machines) :
- Définition des chargements à partir des normes ci-dessus,
- Vérification de la flèche des plateformes à l’état limite de service (ELS),
- Vérification des contraintes dans les plateformes à l’état limite ultime (ULS),
- Vérification des soudures et des boulons à l’ULS,
- Suggestion de précontraintes pour les boulons en accord avec la norme NF E25-030-1
- Vérification de la tenue mécanique des garde-corps et leurs attaches d’après la norme EN14122-3
- Vérification de la tenue mécanique des plateformes au levage.
Vérification des résultats par calcul à la main,
Sensibilité des résultats au maillage.
